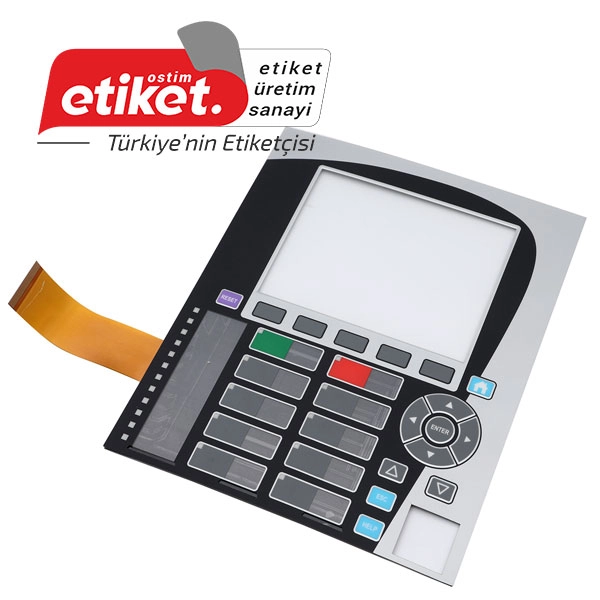

Membran Switch - Tuş Takımı

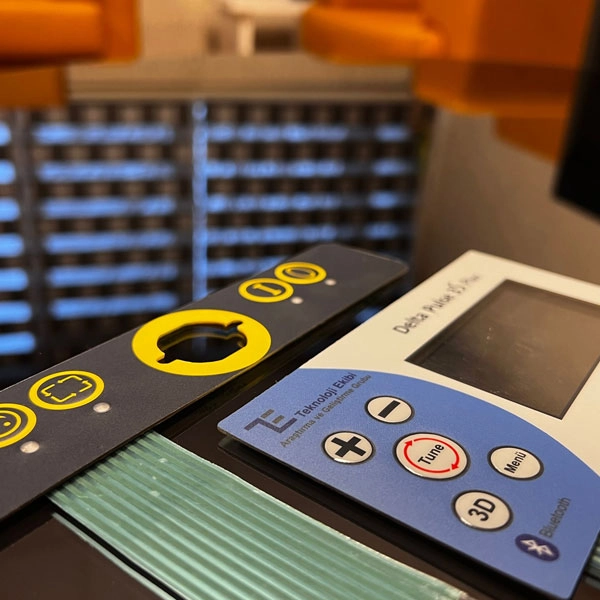

Membran switch tuş takımı, çoklu polyester film katmanlarının yapışkan ara tabakalarla birleştirilmesiyle oluşturulan, ince profilli ve tamamen kapalı yapıya sahip giriş cihazıdır. Endüstriyel otomasyon, medikal cihaz ve askeri ekipman sektörlerinde mekanik tuş takımlarının yetersiz kaldığı ortamlarda tercih edilen bu teknoloji, IP65-IP67 koruma sınıfında toz ve sıvı sızıntısına karşı tam bariyer sağlar. Esnekliği, düşük profili ve uzun ömrü sayesinde yılda milyonlarca adet üretilen membran switch, modern insan-makine arayüzlerinin (HMI) temel yapı taşlarından biridir.

Teknik Özellikler ve Malzeme Bilgisi

Membran switch yapısı tipik olarak 5-7 katmandan oluşur. Üst grafik katmanı 125-250 mikron kalınlığında polyester (PET) filmden üretilir ve yüzeye çok renkli baskı uygulanır. Yüzey kaplaması parlak, mat veya doku kaplı (textured) olarak seçilebilir. Üst ve alt iletken katmanlar gümüş bazlı (Ag) veya karbon bazlı iletken mürekkep ile baskılıdır; devre direnci genellikle hat başına 50-100 ohm aralığında tutulur.

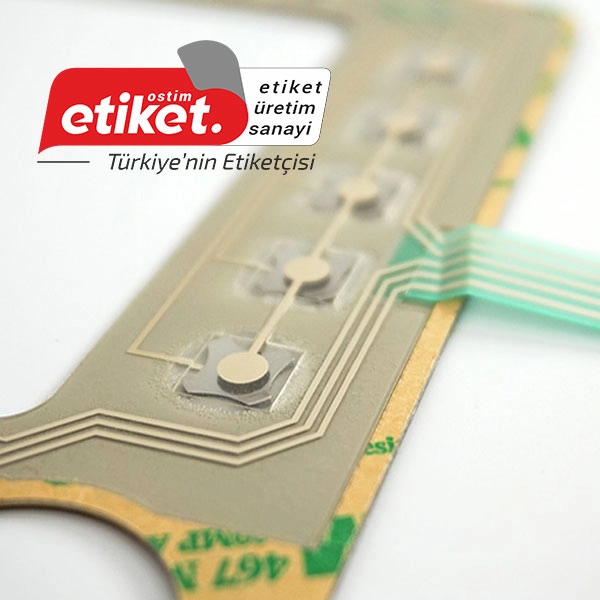

Ara boşluk katmanı (spacer) 75-200 mikron kalınlığında yapışkan kaplı polyester filmden oluşur ve tuş pozisyonlarında açıklık bırakılır. Tuşa basıldığında üst iletken katman alt katmana temas ederek devreyi kapatır; temas kuvveti 150-350 gram aralığında ayarlanır. Arka yapışkan katman 3M 467MP veya 468MP gibi yüksek performanslı akrilik transfer yapışkanlardan seçilir. Toplam kalınlık 0.5-2.0 mm aralığındadır. Mekanik ömür 1 milyon ile 5 milyon basım arasında değişir ve çalışma sıcaklığı -40°C ile +80°C aralığını kapsar.

Üretim Süreci

Grafik tasarım ve devre şeması hazırlandıktan sonra üretim film baskısı ile başlar. Üst grafik katman serigrafi veya dijital baskı ile çok renkli olarak basılır; renk eşleştirmesi Pantone skalasına göre yapılır. İletken katmanlar serigrafi tekniğiyle gümüş veya karbon mürekkep kullanılarak basılır ve 120-150°C sıcaklıkta kurutulur.

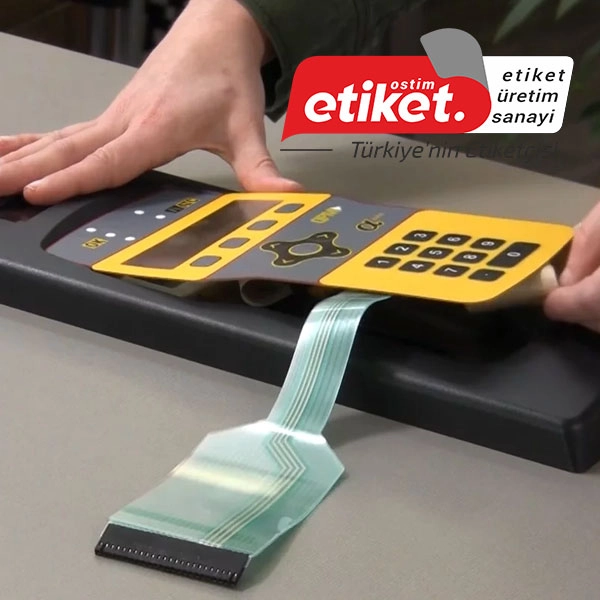

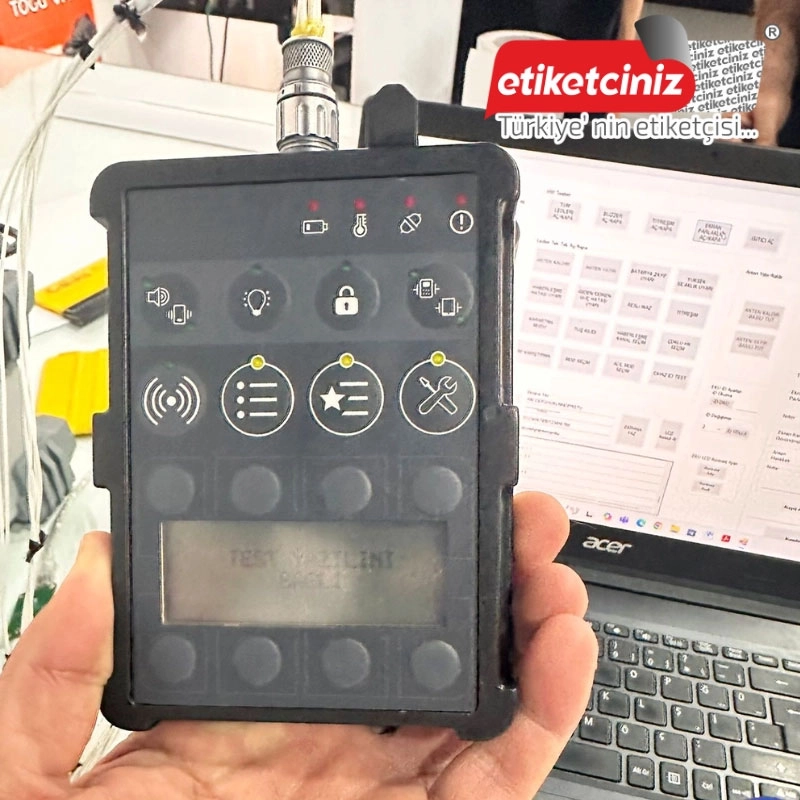

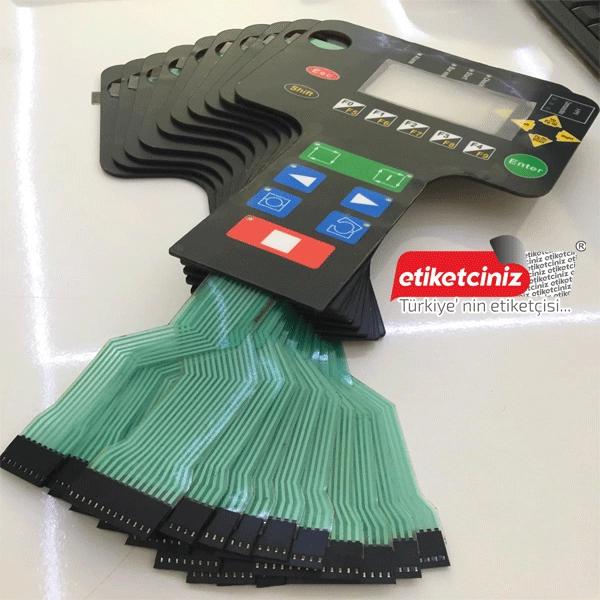

Katmanlar hassas kayıt (register) altında yapışkan ile lamine edilir. LED penceresi, fiber optik kılavuz veya EL (elektrolüminesans) aydınlatma entegrasyonu gereken tasarımlarda ek katmanlar eklenir. Dokunmatik sensör özellikli modellerde kapasitif algılama katmanı ITO (indiyum kalay oksit) veya PEDOT iletken polimer ile oluşturulur. Kuyruk kablosu (tail connector) veya ZIF konnektör lehim veya presleme ile bağlanır. Son aşamada her tuş noktası elektriksel test edilir, temas kuvveti ve dokunmatik hassasiyet ölçülür, IP koruma testi uygulanır ve ambalajlama yapılır.

Kullanım Alanları ve Sektörler

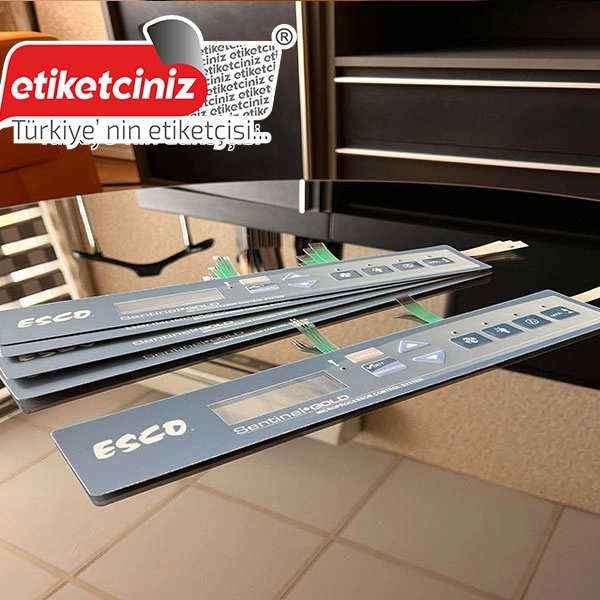

Medikal cihaz sektöründe hasta başı monitörleri, infüzyon pompaları, laboratuvar analizörleri ve sterilizasyon cihazlarında temizlenebilir düz yüzey yapısı nedeniyle yaygın olarak tercih edilir. Askeri ve savunma sanayinde araç içi kontrol panelleri, iletişim cihazları ve saha ekipmanlarında darbe dayanımı ve geniş sıcaklık aralığı kritik öneme sahiptir.

Endüstriyel otomasyon alanında CNC tezgah kontrol panelleri, PLC operatör arayüzleri, tartım sistemleri ve paketleme makinelerinde kullanılır. Beyaz eşya sektöründe fırın, bulaşık makinesi ve çamaşır makinesi kontrol panellerinde estetik ve işlevsellik bir arada sunulur. Kiosk, ATM ve self-servis terminal gibi kamu erişimli cihazlarda vandal dayanıklılığı ön plana çıkar.

Avantajları

• IP65-IP67 koruma sınıfında toz, nem ve sıvı sızıntısına karşı tam bariyer oluşturur
• 0.5-2.0 mm toplam kalınlıkla mekanik tuş takımlarına göre çok daha ince profil sunar
• 1 milyon ile 5 milyon basım ömrü ile uzun süreli güvenilir çalışma sağlar
• -40°C ile +80°C çalışma aralığı sayesinde zorlu çevre koşullarında performans gösterir
• LED, fiber optik veya EL aydınlatma entegrasyonu ile düşük ışıklı ortamlarda kullanım imkanı tanır
• Tamamen kapalı yapısı sayesinde toz, kir ve kimyasal madde girişini engeller
• Düz yüzey yapısı kolay temizlenme ve sterilizasyona olanak sağlar
• Serigrafi baskı ile düşük kalıp maliyeti ve hızlı tasarım değişikliği avantajı sunar

Sipariş ve Üretim Bilgileri

Membran switch tuş takımı siparişlerinde minimum sipariş miktarı prototip aşamasında 1 adet, seri üretimde 50 adettir. Prototip teslimat süresi tasarım onayından itibaren 7-10 iş günü, seri üretimde 15-20 iş günü olarak planlanır. Tasarım dosyaları AI, PDF veya Gerber formatlarında kabul edilir. Kuyruk kablo uzunluğu, konnektör tipi (ZIF, crimp, lehim), aydınlatma türü ve yapışkan seçimi sipariş aşamasında belirlenir. Devre testi ve IP koruma testi raporu her parti ile birlikte sunulur. Özel tuş hissi için metal dome, polyester dome veya düz temas seçenekleri arasından tercih yapılabilir.
